3111C套筒單座調節閥
3111C 套筒單座調節閥
3211C sleeve single-seat control valve
特點
套筒導向型高性能單座調節閥?？刂凭雀?。壓降損失小，流量大、可調范田廣。
適用范圍
適用于高粘度流體及漿液的控制。
適用于要求控制精度高，高壓差產生閃蒸、空化的場合下使用。
一般應用于鋼廠、石化、電廠、造紙等行業。

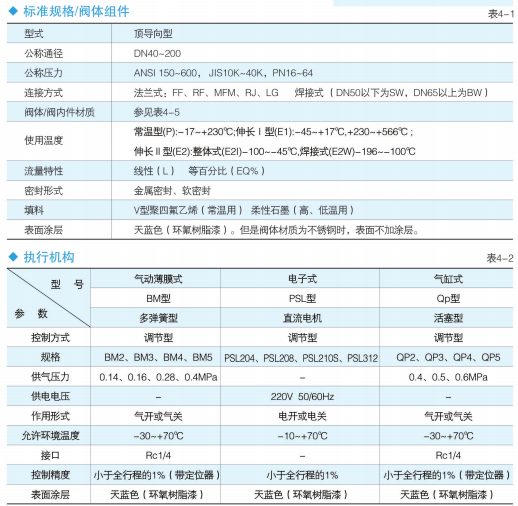

| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111S,3111C |
| 公稱通徑/Nominal Diameter | 1-1/2A~8A(40A~200A) |
| 公稱壓力/Nominal Pressure | ANSI Class150~600,PN1.6~10.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭式(RF/MFM/RJ),焊接式（50A以下為SW,80A以上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等百分比、線性、改良等百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:ANSI Class VI |
| 執行機構/Actuator | BM氣動薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活塞式執行機構Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
