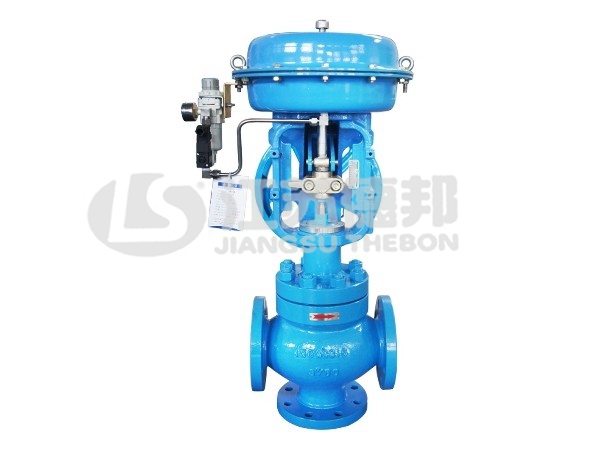

3112T籠式三通調節閥
3112T 籠式三通調節閥
3112T cage-type three way control valve
特點
改進型籠式三通調節閥，整體式閥體結構，套筒單座導向型；
有合流和分流兩種形式改變進口方向可實現互換；壓降損失小，流量大，可調節范圍廣。
適用范圍
通常使用在工藝介質合流、分流場合多用于熱交換物料的混合及溫度控制等場合；
適用于純凈介質(不適合漿液，顆粒雜質)；適用于要求動態穩定性好，噪音低、空化、閃蒸等，高低溫流體控制條件下使用；
一般應用于鋼廠、石化、電廠、造紙等行業。

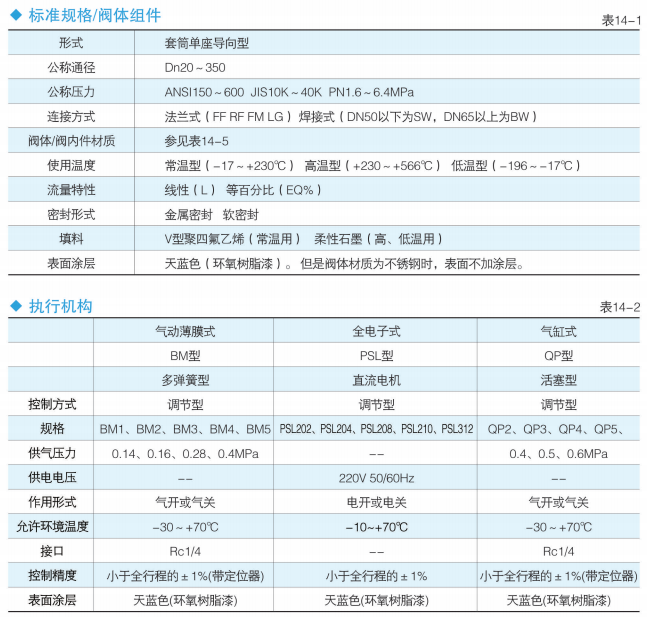

| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3112T(M),3112T(D) |
| 公稱通徑/Nominal Diameter | (1A~20A)DN25~DN500 |
| 公稱壓力/Nominal Pressure | ANSI Class150~600,PN1.0MPa~PN10.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭式(RF/MFM/RJ),焊接式（50A以下為SW,80A以上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等百分比、線性、改良等百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:ANSI Class VI |
| 執行機構/Actuator | BM氣動薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活塞式執行機構Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
